橡胶滤胶机的设备结构是什么

Time:2018-07-11浏览次数:2075次
T

  对于橡胶滤胶机相信有许多人不是很了解,它究竟是用来做什么的,可以用来干什么,在实际的工作过程中,具体是怎么操作的,那么对于这种设备来看,它的设备结构是什么,相信也是许多人好奇的,下面我们就关于橡胶滤胶机的设备结构是什么一起来了解一下吧。

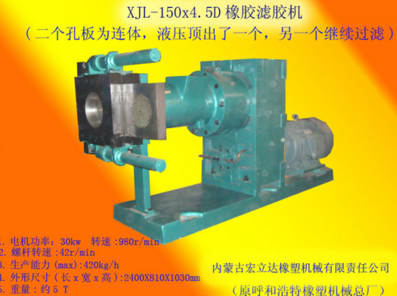

  橡胶滤胶机设备结构

  【一】本滤胶机由机头、机身、推力轴承座、螺杆螺套、减速机、底座、电机、水气管路、电气控制箱等部分组成。

  【二】螺杆螺套选用特殊材料38铬钼铝,其抗拉强度不低于550 mpa,表面经过氮化处理,硬度不低于hrc17,它的动力由电机经过zly180硬齿面减速机和装在螺杆轴末端的一对开式齿轮带动螺杆转动,螺杆转速不能调节。为了加热或者冷却螺杆温度,螺杆制成空心,通过三路接头,通入蒸汽或者冷却水,达到生产工艺加热或者冷却的效果。由于螺杆材质为38crmoa1a,且表面经过氮化处理,所以,耐磨性很好。螺杆是在机身压力极大的条件下进行工作,其轴向力由装在推力轴承座中的3426轴承来承受。

  【三】机身铸有夹层,便于加热或者冷却,机身前部装有衬套[可换],可以根据衬套磨损程度来决定更换新衬套。机身后部有一方形进料口,胶料由此送入机身,因螺杆的回转把胶料压向机头,经过滤网过滤成条状挤出。

  【四】螺杆和衬套间的总间隙为0.355-0.555 毫米,其单面侧间隙不小于0.07毫米,否则,过小将会影响正常运转,过大将会降低生产能力。

  【五】机头为错齿式,手动开启,使用一定时间或者滤网破裂时,就应开启机头,更换滤网,否则,将会影响胶料过滤产量和过滤质量。

  【六】过滤挤出机机筒冷却水从机身的下部进入机筒的水槽,流经机筒的整个表面,从机身的上部排出,可实现良好充分的冷却效果。机身后面连接螺杆的旋转接头有进、出水口,直接的接口为进口,直角的接口为出口,长期不使用机器时应放掉机筒、螺杆内的冷却水。

  【七】减速机已经采用zly型硬齿面减速机,淘汰了以往采用的jzq型普通减速机,噪音大大降低,进一步提升了该设备的工作性能。

  以上就是关于橡胶滤胶机的设备结构是什么的相关内容的介绍,相信通过上面的介绍,你已经有较多的了解了。
